XM-S-F水冷卻蜂窩式臭氧發生器
- 品牌：???鑫盟
- 型號：???XM-S-F
臭氧工藝系統流程說明
通過無油空壓機提供的氣源，經過儲氣罐、過濾器、冷干系統和雙塔吸附制氧系統后進入臭氧發生器，再經粉塵過濾、減壓穩壓后進入臭氧發生室。

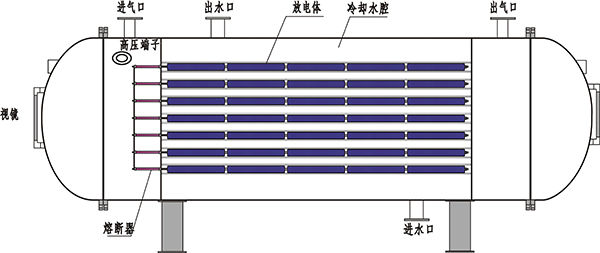

在臭氧發生室內的中頻高壓電場內氧氣變成臭氧，產品氣體為臭氧化氣體，經壓力、溫度、流量后，匯集到一條主管路上。
臭氧車間可安裝一臺臭氧泄漏報警儀，車間內環境中臭氧泄露超標由臭氧濃度監測儀檢測報警并可同時啟動排氣風扇（業主自備排氣風扇）。
臭氧發生器采用國際先進的高中頻放電技術，內部設有CPU核心控制，設計了軟啟動及軟卸載功能，并可平滑調節臭氧發生器的投加功率。
臭氧發生器技術參數
|
1 |
臭氧發生器產量 |
g/h |
|
|
2 |
臭氧濃度 |
95-145mg/L |
|
|
3 |
臭氧發生器數量 |
1套 |
|
|
4 |
臭氧電耗/h |
<6.5kW?h/kg（冷卻水溫度25℃時） |
|
|
5 |
裝機功率 |
kW |
|
|
6 |
電源 |
380V/50Hz |
|
|
7 |
氣源 |
空氣源 |
|
|
8 |
冷卻水 （循環量） |
入口溫度范圍 |
2-30℃ |
|
壓力 |
2bar |
||
|
流量 |
1-2m3/h |
||
|
出口溫升 |
3-5℃ |
||
|
9 |
臭氧發生器工作壓力 |
0.09Mpa，波動5% |
|
|
10 |
氣管接口 |
DN20 |
|
|
11 |
水管接口 |
DN15 |
|
|
12 |
臭氧發生室材質 |
SS316L |
|
注：應保證冷卻水、空氣供應量有一定的盈余；臭氧電控系統的配電須留有充足的余量。
氣源條件
|
1 |
品名 |
品質 |
|
2 |
氣源（無油空壓機） |
Nm3/h |
|
3 |
溫度 |
常溫 |
|
4 |
露點(1個標準大氣壓下) |
≤-50℃ |
|
5 |
供氣壓力 |
0.3-0.8MPa(g) |
|
6 |
供氣溫度 |
≤40℃ |
|
7 |
氣源中顆粒尺寸 |
≤0.5μm，無金屬成分 |
